Сеть

Раздел «Сеть» предназначен для контроля сетевых компонентов, подключённых к мониторингу GMONIT.

В разделе отображается список сетевых объектов и их основные параметры. На представленном экране отображаются объекты NGINX, которые используются в качестве сетевых компонентов или балансировщиков нагрузки. Рисунок 26 — Раздел «Сеть»

Основной экран раздела

На основном экране раздела «Сеть» отображается таблица со списком сетевых объектов.

В верхней части страницы доступны:

• выбор периода отображения данных
• строка поиска
• элементы обновления и управления представлением.

Таблица позволяет быстро определить, какие сетевые объекты находятся под наблюдением, какие порты они используют и к какому окружению относятся.

Состав таблицы сетевых объектов

В таблице раздела «Сеть» отображаются следующие данные:

• Имя — наименование сетевого объекта
• TCP port — TCP-порт, на котором работает объект
• NGINX version — версия NGINX
• NGINX edition — редакция NGINX
• Environment — окружение
• Role — роль объекта.

Если объект имеет роль load_balancer, это означает, что он используется как балансировщик нагрузки. Названия объектов отображаются в виде ссылок. При выборе объекта пользователь переходит к детальному обзору.

Переход к детальному обзору сетевого объекта

Для перехода к детальной информации необходимо:

1. Открыть раздел «Сеть».

2. В таблице выбрать нужный сетевой объект.

3. Нажать на его название в столбце «Имя».

После выбора объекта открывается страница «Обзор» с графиками сетевой активности и соединений.

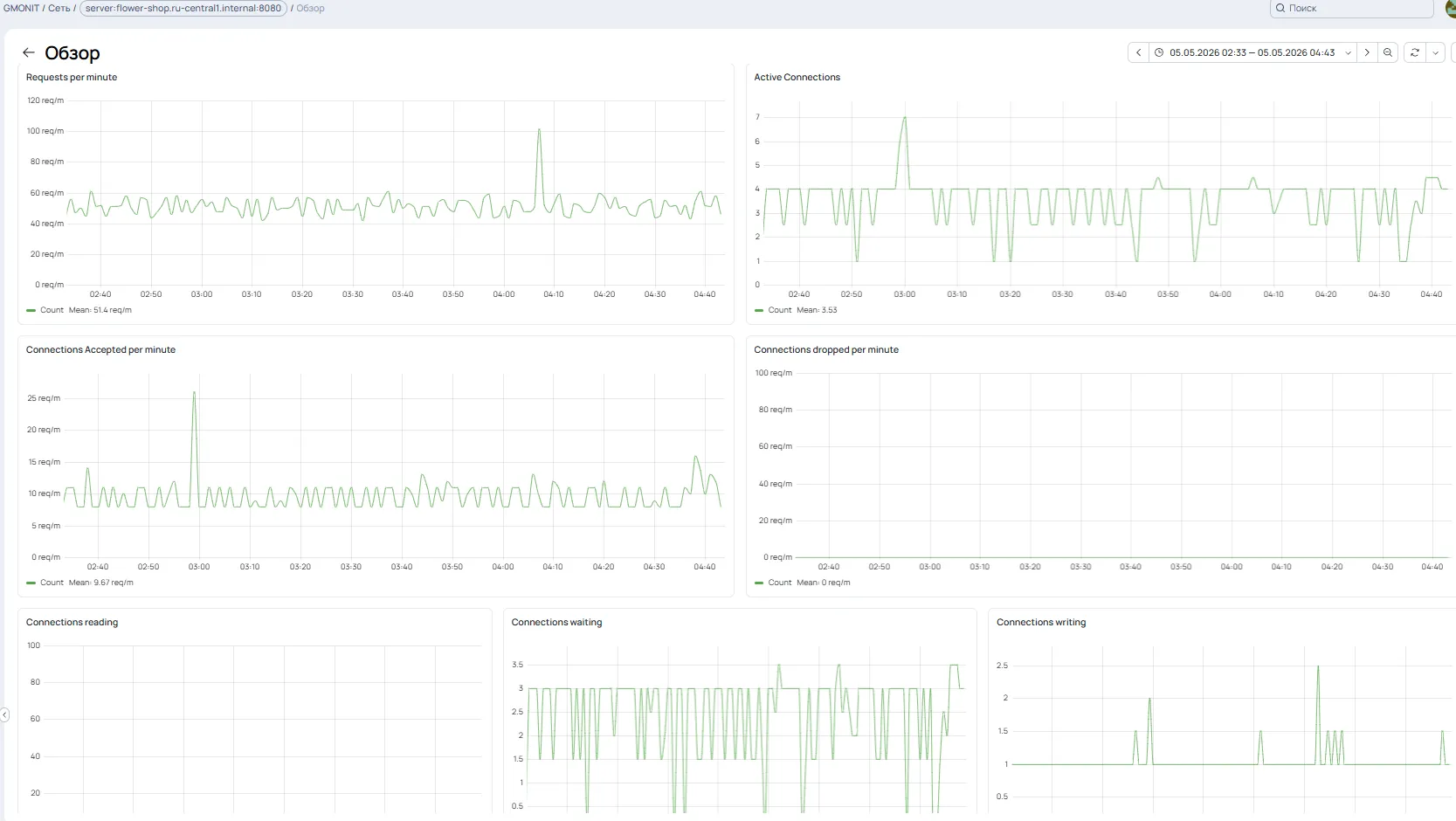

Рисунок 27 — Детальный обзор сетевого объекта

Детальный обзор сетевого объекта

На странице детального обзора отображаются графики, характеризующие работу выбранного сетевого объекта за выбранный период.

На представленном экране доступны следующие показатели:

• Requests per minute — количество запросов в минуту
• Active Connections — количество активных соединений
• Connections Accepted per minute — количество принятых соединений в минуту
• Connections dropped per minute — количество сброшенных соединений в минуту
• Connections reading — количество соединений в состоянии чтения
• Connections waiting — количество соединений в состоянии ожидания
• Connections writing — количество соединений в состоянии записи.

Эти показатели позволяют оценить нагрузку на сетевой объект и выявить признаки нестабильной работы.

Назначение показателей

Показатель Requests per minute показывает интенсивность входящего трафика. Рост значения может указывать на увеличение пользовательской активности или всплеск нагрузки.

Показатель Active Connections показывает количество активных соединений. Высокое значение может быть нормальным при высокой нагрузке, но при резком росте требует дополнительного анализа.

Показатель Connections Accepted per minute показывает, сколько соединений было принято за минуту.

Показатель Connections dropped per minute показывает количество сброшенных соединений. Если значение отличается от нуля или растёт, необходимо проверить состояние сетевого объекта и связанных сервисов.

Показатели Connections reading, Connections waiting и Connections writing помогают понять, в каком состоянии находятся соединения и где может возникать задержка обработки.

Использование раздела «Сеть»

1. Открыть раздел «Сеть» в основном меню GMONIT.

2. Выбрать нужный период отображения данных.

3. Просмотреть список сетевых объектов.

4. Проверить порт, версию, окружение и роль объекта.

5. Выбрать нужный объект для перехода к детальному обзору.

6. Проанализировать количество запросов, активные соединения и сброшенные соединения.

7. При наличии отклонений сопоставить данные с разделами «APM», «Инциденты», «Доступность веб-систем» и «Хосты».

Когда использовать раздел

• для контроля сетевых компонентов и балансировщиков нагрузки
• для анализа входящего трафика
• для проверки количества активных соединений
• для выявления сброшенных соединений
• для анализа сетевых причин деградации сервисов
• для проверки работы NGINX-объектов в выбранном окружении.
