Карта сервисов

Раздел «Карта сервисов» предназначен для визуального отображения связей между сервисами и зависимыми компонентами системы.

С помощью данного раздела пользователь может увидеть, какие сервисы взаимодействуют друг с другом, какие базы данных используются приложениями, а также быстро оценить состояние и нагрузку по ключевым объектам.

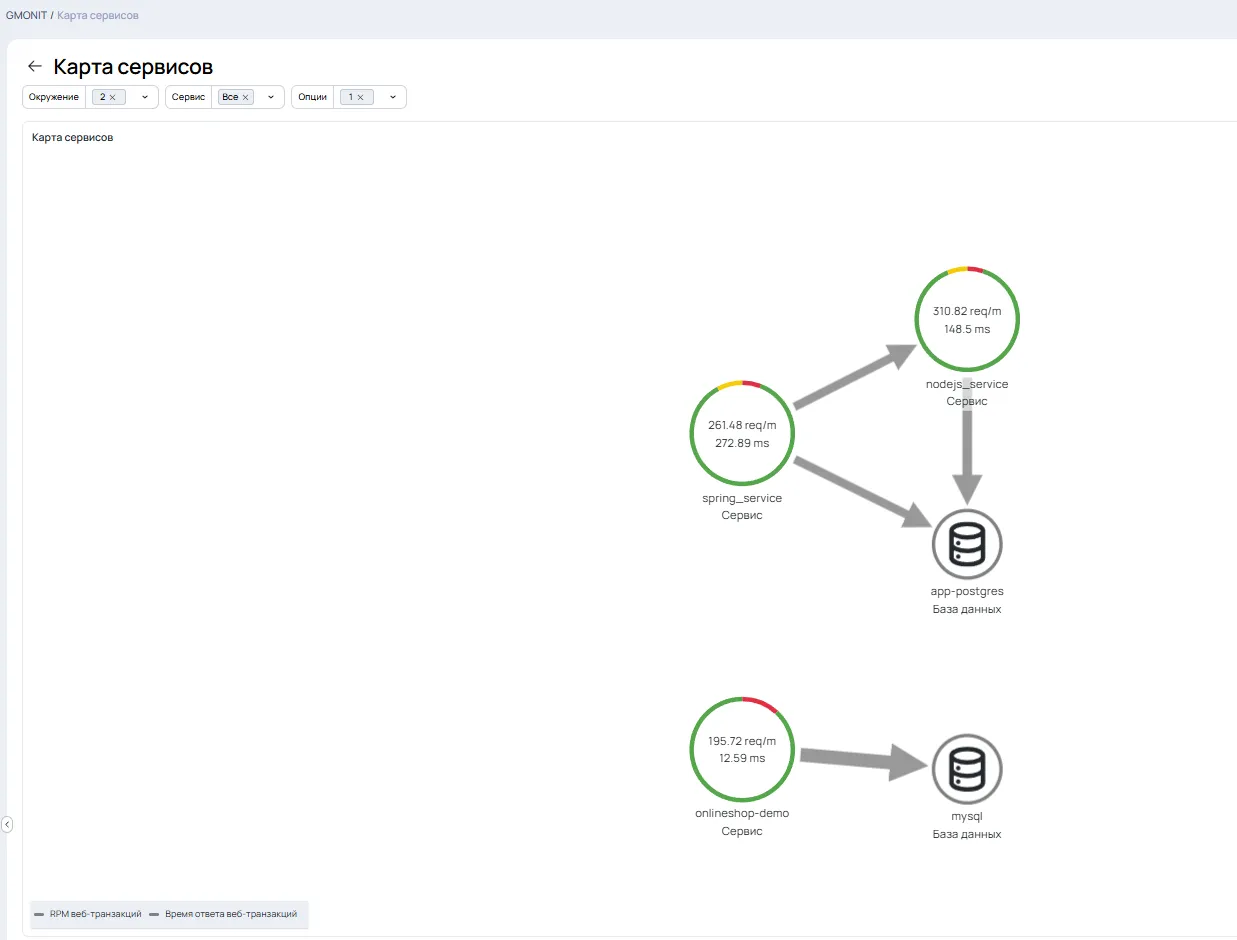

Рисунок 19 - Раздел «Карта сервисов»

Назначение раздела

• просматривать взаимосвязи между сервисами
• видеть зависимости сервисов от баз данных
• оценивать нагрузку на сервисы
• анализировать время ответа сервисов
• выявлять проблемные участки во взаимодействии компонентов.

Элементы управления разделом

В верхней части страницы расположены фильтры «Окружение», «Сервис» и «Опции». Они позволяют сузить состав отображаемых объектов и сосредоточиться на нужной части сервисной архитектуры.

Состав карты сервисов

Основную часть экрана занимает визуальная схема взаимодействий между компонентами. На карте отображаются сервисы, базы данных и связи между объектами. Направление стрелки указывает направление взаимодействия.

Показатели на карте

На карте сервисов могут отображаться RPM и время ответа. Эти значения позволяют оценить интенсивность использования сервиса и скорость обработки запросов.

Цветовая индикация на карте

Для визуальной оценки состояния сервисов используется цветовая индикация. Зелёный цвет соответствует нормальному состоянию, жёлтый или оранжевый указывает на предупреждение, красный - на проблему или ухудшение показателей.

Анализ зависимостей между сервисами

Карта сервисов помогает понять, какой сервис вызывает другой сервис, какие базы данных используются конкретным сервисом и на каком участке может возникать проблема при ухудшении производительности.
